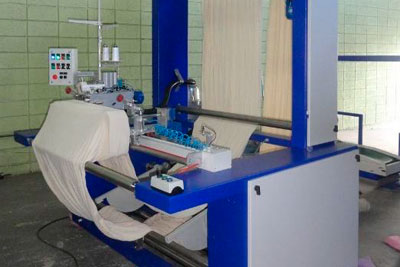

BR-CT-S - Preparadora Automática

Descrição

A BR-CT-S é uma máquina especial para preparação de lotes de tingimento em tubular, ementa ponta/ponta.

• Com uma costura reta e precisa em toda circunferência, eliminando definitivamente as tramas tortas que ocorre nas costuras manuais;
• Comprovadamente mais rápida que o método tradicional de costura manual;
• Com este novo Sistema o alinhamento da costura é perfeito o cabeçote, com overloque e guias de alinhamento permite aumentar a produtividade com perfeição. A costura é feita em toda circunferência ou através de uma simples seleção, como no caso de um “buraco”;
• possui um sistema de detecção eletrônica calcula automaticamente a posição da esteira de transporte e tensão dos tecidos, permitindo assim a costura de todos os tamanhos, sem qualquer compensação;
• Inserindo no sistema “automático”, uma fina costura percorre o tubo, e o fraudador liga automaticamente, permitindo a liberação do tecido reposicionando após um tempo ajustável;
• Todas as funções e comandos são controlados por uma CLP e operador de terminal externo IHM.
• Costura todos os tipos de malha: malhas especiais como, listrados, artigos com elastano,
• malhas sintéticas com filamentos de nylon ou poliéster, rendas furadinho entre outros.

Características de Construção

• Estrutura feita em metalão em aço anodizado e anti-corrosão e pintura eletrostática a pó;
• Cocho com roletes giratório e piso de apoio em aço inox, divisórias de contenção dos rolos e sensores detector de fim de tecido;
• Fraudador giratório com um braço oscilante de grande amplitude 800/900mm. Sensor automático no final do rolo, Velocidade do fraudador com controle de 0 a 130 M/Min;
• Conjunto completo costura automática tubular com sensor de presença, e tensores com fotocélula de alinhamento do tecido. Detecção automática de diâmetro para realizar costuras completas ou interrompidas;
• Máquina Overlock Marca: Yamato com 1 agulha, 2 fios, velocidade máxima de 4.500 rpm comprimento ponto ajustável, dispositivo automático para iniciar e parar a costura com corte automático da linha e coletor de resíduo;
• Aspirador de aparas, independente turbina e separador de retalhos com capacidade de 100 litros;
• Painel Elétrico de comando fixo no lado esquerdo da máquina com fechadura e interruptor, alimentação de energia 220 ou 380 V trifásica, auxiliar 24v, IHM externo.

Características Técnica

• Alimentação 220 OU 380 V tri fase 60 HZ;
• Potência instalada 4,5 KW;
• Consumo ar 6 Lit./minuto;
• Diâmetro mínimo produto 14”/16 “;
• Diâmetro máximo produto 60”/64”;
• Tempo de costura 10/16 segundos em função do diâmetro;
• Produção real 1.000 kg/hora com peças de 25 kg. e fraudador a 120 M/Min.
